противотуманки на Рио

Доброго всем времени суток.
Есть а/м KIA RIO 2 (2005 года)
без противотуманок. Кнопку я купил, ПТФ почти заказал.
Хочу все сделать сам, буду очень признателен за схему подключения ПТФ.
Вот расположение контактов в кнопке.

И я, и мне .

Пришел сегодня комплект противотуманок из Экзиста. Дешево. Все в комплекте, вот только кроме схемы и описания. И провода есть, и разъемы на проводах, в т.ч. к кнопке и к релюхе, и к лампам. Замечательный комплект. Только из кабеля от релюхи до кнопки торчат еще четыре провода, один черный с клеммой, видимо "земля", а три других непонятно куда цеплять. Менеджер долго ездил по ушам, что я последний, кто взял по цене 2279 р., у других типа такие комплекты под 8 тысяч и он делает мне офигенное одолжение, что отдает не увеличив цену. Не знаю, чего хотел, но верилось слабо. Вообще-то у них еще масса таких на складе.
Все хорошо, но машины пока нет , покупка откладывается по уважительным причинам.. А там уже будут и пошлины по полторы тыщи за номер, жаль..

Bobbi, а для JB такие комплекты есть?

Не знаю, я просто по коду, взятому в этой теме, нашел комплект на их сайте, это просто, а как без кода искать, не разбирался.

Bobbi,
а Вы можете "прозвонить" шнурок, который прикрепляется к кнопке?
В реальности - "звоню" цешкой
Без разницы, кнопка нажата или нет - постоянно звонятся контакты 1-4 (45 Ом), и контакты 5-2 (25 Ом).
А вот контакты 6-5 не звонятся никак, ни при нажатой, ни при отжатой кнопке (Хотя по схеме это ключ).
Зато при нажатой кнопке замыкаются накоротко три контакта (3-4-6) друг на друга. При отжатой - связи между ними никакой нет. То есть получается принципиальная схема неверна?

вечерком если ничего не помешает, посмотрю. а что за принципиальная схема?

1 с 4 звонятся в ноль, когда нажато, а когда отжато - не звонится, 5-2 звонятся постоянно - 24 Ом, 5-6 не звонятся никак. Это если считать 1-4 по Вашему рисунку - верхний ряд.
3-6 и 4-6 не накоротко, а 41 Ом при нажатой, а 3-6 и при отжатой, а 3-4 накоротко. На неподключенной кнопке.
На ответной части разъема: 1 - пустой, 2 - синий с черной полоской - висит в воздухе, не знаю, куда подключать, 3 - черный - идет на черный провод с круглой клеммой (видимо куда-то к земле надо приткнуть) и на верхний правый контакт к реле, если смотреть на провод к реле с торца (зацепка сверху), 4 - красный - на провод к реле на левый нижний контакт, 5 - синий с белым - висит в воздухе отдельным проводом, 6 - два черных - на провод к реле на правый верхний контакт оба. Еще зеленый провод подходит к реле к верхнему левому контакту тоже непонятно откуда - висит в воздухе. При подключении провода к кнопке естественным образом черные 3 с 6 замыкаются накоротко за счет провода. К свободному контакту реле, судя по клемме, подключается провод от лампочек.

Вот такое вот длинное и абсолютно бестолковое сочинение .

Добавлено спустя 1 час 33 минуты 37 секунд:
Не прошло и полгода, стало частично понятнее, контакты разъема на Вашем рисунке:
6-5-4-3
2------1.
Только теперь мой текст выше не соответствует, он исходя из
1234
5---6.
Неохота переделывать.
Зеленый видимо от +12 габаритов. Осталось узнать куда два синих пристроить..

День добрый всем. А у кого нибудь схема имеется подключения противотуманок. А то тоже захотелось поставить!!!!

Да что-то все молчат. Мне в принципе не к спеху, сначала ждал машинку, теперь жду тепла . Но все равно интересно. Схемка то есть во всем известном мультимедийном руководстве, но она там то ли не полная, то ли не правильная частично. По моему провода от фар в комплекте от Экзиста, судя по их концевикам, идут не так, как в той схеме.

Интересно первый раз слышу, что бы на Existe в комплекте с птф провода шли. Это наверно только с оригиналом. А с другими (неоригинал) нет наверно только птф. Хорошо было бы если и провода шли

Я ж недавно брал, все было и недорого. А так у них на сайте непонятно написано - что это просто пт фара и менеджеры нифига не знают что это комплект.

А брал на Exist какой марки птф были

А брал на Exist какой марки птф были

все в коробочках KIA и на всех элементах тоже лого, кто реальный производитель хз
на 3 странице клал фотки всего, только видимо их уже с айпикчи потерли, если найду, то еще раз выложу

pavelko,
А можно ли попросить схемочку или коррективы в известную? Куда подключить лишние цветные проводочки?

[VladPowers]

только видимо их уже с айпикчи потерли, если найду, то еще раз выложу

Выкладывай у себя в галерее и в сообщении вставляй уже.

у себя в галерее и в сообщении вставляй уже.

не торопи, комп накрылся, пока хард с него сдернул, пока откопал нужные картинки... вощем вот оно gallery/album.php?album_id=64
я так понимаю при добавлении новых фоток старые потихоньку могут уползти на другую страницу, тогда искать по названию "комплект для установки ПТФ на Rio 2 из Exist.ru"

попросить схемочку или коррективы

не дам я когда купил набор было уже холодно на улице самому ставить и сдал все на установку в климавто, не помню, 1500 или 2000 отдал, но мужики все сделали отлично

[VladPowers]

я так понимаю при добавлении новых фоток старые потихоньку могут уползти на другую страницу, тогда искать по названию "комплект для установки ПТФ на Rio 2 из Exist.ru"

Так ты ссылку не на альбом давай а вставляй картинки в сообщение. Под каждой фотографией есть готовый код для вставки в сообщение, выглядит примерно так: [аlbum]xxxxx[/album]

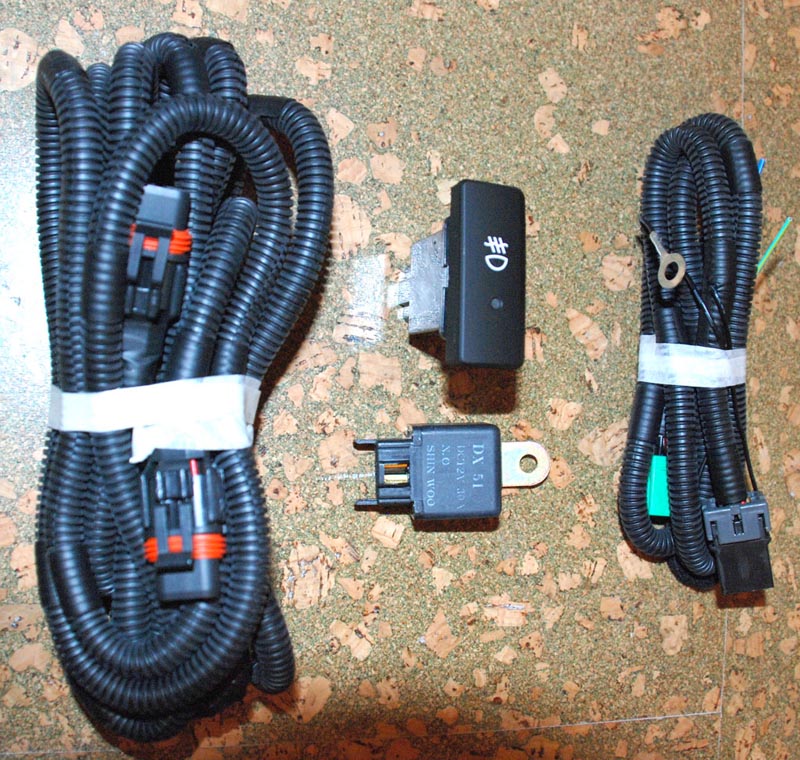

Вот фото для примера из твоего альбома

ууу... зануда...

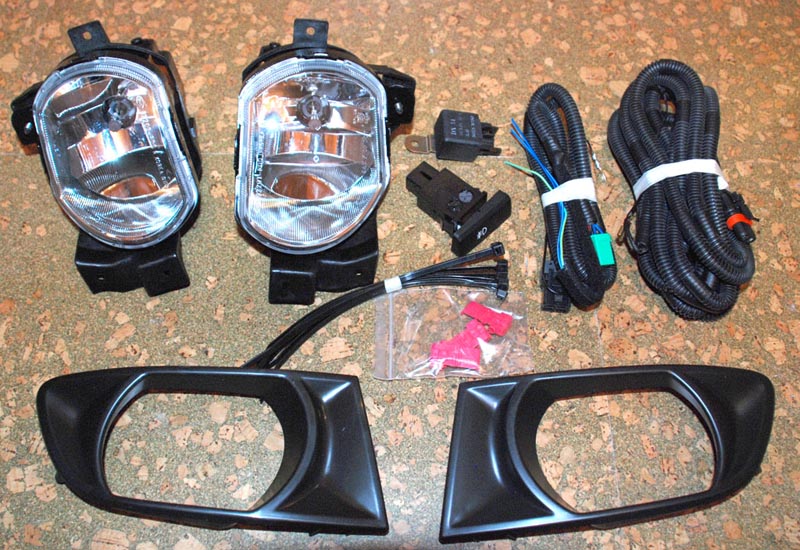

Ага, такой же наборчик. И вот непонятка с теми тремя проводками на второй фотке - зеленым и двумя синенькими, а также куда втыкнуть проводки идущие от фар.
