[Sportage KM] Компъютер в авто. Часть 1

[Ivan555]

Иван555, а не помните на память цвет провода? так сказать для дополнительного самоконтроля.

от F20 (2 выв)- на уменьшение подсветки вечером

Разъем F20 провода с 1-2-3-4 все красно-оранжевые , бери с любого

Люди добрые, а случаем никто не знает, может где нить есть расшифровка кодов ошибок..Ну вдруг комп засечёт какую неполадку, покажет код ошибки, а что это и не узнать...

[Ivan555]

Mist79, Здесь http://www.multitronics.ru/kody_obd2/

а чем отличается диагност. колодка в салоне от той которая в моторном отсеке?

[Ivan555]

Для провнрки подключил сегодня предварительно. Протокол определил как CAN. Попытки вручную ввести OBD 2P -рекомендуемый производителем БК, приводят к тому, что на экране ----. Попробовал OBD 2S тот же эффект. Оставил всё в режиме авто. Показатели вроде похожие расход на ХХ- 1,0-1,1л/ч, обороты 780-800 и т.п. К ДУТ пока не подключал, потом попознее, как определюсь точно со всеми нюансами. Определился по месту установки. Примерно так. Кстати цвет подсветки подобрал один в один со штатной.

Алексей, у твоего компа какая версия прошивки стоит ? Которая по CAN рабтает...

а чем отличается диагност. колодка в салоне от той которая в моторном отсеке?

Они немного отличаются сигнальными цепями, например в салоне есть CAN, спид сенсор, а в моторном отсеке есть данннные с ТСМ,

Колодка в салоне

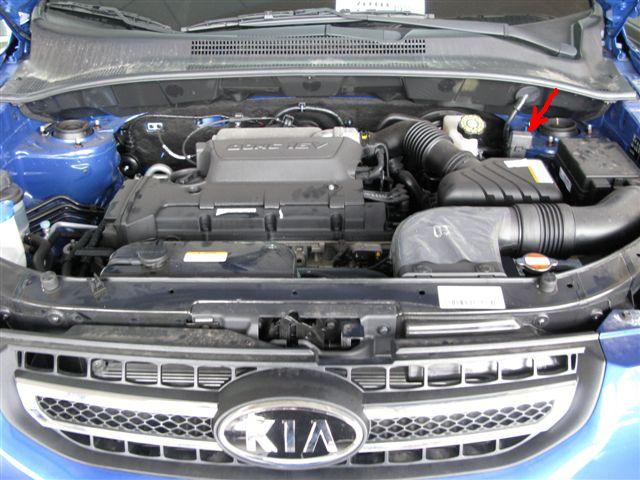

Колодка в моторном отсеке

Алексей, у твоего компа какая версия прошивки стоит ? Которая по CAN рабтает...

Ну Иван, ты и вопросы задаёшь! Тогда уж давай объясняй, как это определить. Только комп дома, я его пока снял. Но ежели надо, то завтра дойду до гаража, воткну. Сегодня партроник ставил, второй раз не пойду.

[Ivan555]

aab-2008, Алексей Стр 46 инструкции, или хотя бы дата выпуска на коробке- упаковке.... я в смысле что у тебя бк по can-протоколу работает, а у меня только obd 2p думаю надо еще раз перепрошить-кабель прошивки есть у меня....

Иван555, дата выпуска-15 января 2010. стр. час посмотрю.
Посмотрел...Я думал там написано... Ну только тогда как поставлю в машину посмотрю.

Добавлено спустя 10 минут 23 секунды:

я в смысле что у тебя бк по can-протоколу работает, а у меня только obd 2p думаю надо еще раз перепрошить-кабель прошивки есть у меня....

а для чего это надо? Ну в смысле в чём выигрыш? Топливо он тоже не видит, Форсунку не проверял но вряд ли. я кстати подумал, что наверно кроме как к датчику топлива подключаться ни кчему и не буду. Форсунка для меня слишком сложно- впаятся в ЭБУ я не готов, по уровню подсветки- подумал- а на трассе сейчас днём с ближним (с габаритами) .уменьшение подсветки как-то и не особо желательно в таком разе, выключение сразу а не через 30 сек. для меня не особо критично. Может что то забыл?

Добавлено спустя 6 минут 24 секунды:
Иван555, кстати, вот тоже определял как
Re: [Sportage KM] Компъютер в авто

Сообщение Mist79 » 05 янв 2010, 20:54
Сёня попробовал ещё раз определиться с Multitronics VG1031GPL ...Соеденил разьёмчики, завёл машинку и комп на автомате через 15сек. выдал мне протокол OBD CAN.[/quote]

[Ivan555]

aab-2008, У меня выпуск 19.02.2009 г, перепрошивал прошивкой от 09.04.2009 -CAN не работает.... попробую перепрошится на прошивку от 15.03.2010 г http://www.multitronics.ru/upl_gpl_e33_e24/

Да насчет допСоединений, по опыту: дут надо, но в принципе показометр на штатной панели точнее показывает, а калибровку бк по нескольки точкам (я сделал по двум) это долго (заправка и успокоение с усреднением результатов) и навиг нужно обойдемся штатным показометром..насчет габаритов-нафик нужно: немного яркость на первоначальной прошивке уменьшалась- на другой прошивке почему-то включается инверсный режим дисплея вместо уменьшения, по зажиганию думаю можно обойтись и виртуальным зажиганием, по подключению к форсунке-да смотрю на время впрыска -контролирую качество топлива и состояние авто-думаю нужно, но можно и обойтись......

Иван, я так и не понял, так в чём разница между CAN и obd 2p?

[Ivan555]

aab-2008, Это разные протоколы обмена, обд2р медленный, и по can больше параметров выводиться, более детально не знаю, смотри инструкцию на бк...уменя например по протоколу обд2р бк напряжение лямда-диодов не выдает...

Это разные протоколы обмена, обд2р медленный, и по can больше параметров выводиться, более детально не знаю, смотри инструкцию на бк

Иван555, Вчера специально и смотрел в инструкции разницу. Ничего не обнаружил, поэтому и спросил. А про скорость... Какая особо разница 2 раза за секунду или 3 раза в секунду.

[Ivan555]

aab-2008, Мне тоже в принципе пофиг по какому протоколу работает бк и с какой скоростью (да я и нюансы этих протоколов не знаю)- лишь бы работал нормально, обновление дисплея 1 раз в сек (см стр 65) меня устраивает, но при желании даже можно и 1 раз в 4 сек сделать для усреднения стр 65 табл 11.3 пункт 2. А насчет больше функций, смотри руководство по бк стр 3 пункт 16 "Расчетная нагрузка на двигатель".

по бк стр 3 пункт 16 "Расчетная нагрузка на двигатель".

когда ставил для проверки у меня он показывал на холостых эту нагрузку в 30 %. Это на холостых-то! Что-то не особо меня это впечатляет. 30 % на мой взгляд это когда машина на устоявшемся режиме идет, при 60-70 км/ч на 4-5 передаче, а на холостых, да когда все потребители выключены.... Лажа.

[Ivan555]

aab-2008, А у тебя какой движок, бенз или дизель! Кстати профиль поправь насчет движка

когда ставил для проверки у меня он показывал на холостых эту нагрузку в 30 %.

Думаю надо сбросить это на сайт мультитроникса для поправки прошивки...

Добавлено спустя 11 часов 41 минуту 16 секунд:
Сегодня перепрошил бк

Заводские данные: жмем кнопку "S" , затем "SET" , кнопкой "вниз" ищем "параметры то" , затем "информация" и видим
бк 1031 , версия начинки "е33" , дата выпуска "декабрь 16 2008 "



Затем узнаем текущюю прошивку ; включаем питание бк +12 в и видим внизу "сентябрь 30 2009" это уже я перепрошивал



Я бк перепрошил сегодня на "мартовскую 15 2010"



Еще не испытывал на авто.....

aab-2008, Алексей, а у твоего бк какие данные ?

Алексей, а у твоего бк какие данные ?

Пока не подключал, планирую в четверг. Иван, вопрос! На стр. 26 написано п.6.5.5 подключите желтый провод в разрыв цепи зажигания. Я понимаю так- в разрыв-это сигнал пойдёт через комп. А на стр. 27 на рис. показана схема-просто подключение, только не скрутка, а через контакт. Иван, как тут лучше сделать? И второе сегодня снял щитки, под которыми разъёмы, так у меня на ЭБУ левого (ближнего к нам разъёма нет, заглушка).С18-1ЕМС? Это нормально? viewtopic.php?f=254&t=27230&start=180#p728258

[Ivan555]

Алексей, а у твоего бк какие данные ?

Пока не подключал, планирую в четверг. Иван, вопрос! На стр. 26 написано п.6.5.5 подключите желтый провод в разрыв цепи зажигания. Я понимаю так- в разрыв-это сигнал пойдёт через комп. А на стр. 27 на рис. показана схема-просто подключение, только не скрутка, а через контакт. Иван, как тут лучше сделать? И второе сегодня снял щитки, под которыми разъёмы, так у меня на ЭБУ левого (ближнего к нам разъёма нет, заглушка).С18-1ЕМС? Это нормально? http://forum.kia-club.ru/viewtopic.php? ... 80#p728258

Алексей, с бк я снял все данные на столе дома, а не на авто, с помощью снура перепрошивки и блока питания.....
На нашем авто используется только половина разъема эбу, эта часть разъема используется в некоторых авто, которые в модуле зажигания имеют только высоковольтные катушки на свечи, а выходные транзисторы находяться в эбу, у нашего спортсмена выходные транзисторы значит стоят в модуле зажигания вместе с катушками в моторном отсеке...
Насчет зажигания, думаю ошибка, зажигание подключается в параллель, без разрыва!!!

Сегодня проверил перепрошитый прошивкой март-2010 бк на авто, при первом подключении протокол определился как бош м72, при втором-при ручном выставлении обд2 авто- определился как obl2Q, раньше было obd2p . При ручном выставлении протокола на CAN - не работал-завис-пришлось питание 12 в отключать и перегружать снова подключением. Окончательно выставил протокол вручную OBD2 авто, при включении зажигания бк сам определил OBL2Q. Заработало после перепрошивки: напряжение датчика кислорода, ...но как не работало так и не работает загрузка двигателя и давление во впускном коллекторе , думаю что его и не должно так как отсутствует турбина и сам датчик, ... кстати в новой прошивке не работает уменьшение яркости дисплея при включении габаритов??? (Отправил сообщение мультитрониксу). сообщение о невыключенных габаритах есть..
Кстати бк определил при включении: ошибки системы голосом : ошибки системы р.... неисправна цепь лампы чек инжине!!!! , у меня была отключена приборка!

Иван555,
неожиданно выдалось свободное время. С 13 до 16 занимался установкой компа и закончил установку дисплея парктроника. Иван, протокол е33 версия от12 января 2010. Не подключил зажигание, так как не понял есть ли разница между виртуальным и физическим , кроме задержки по отключению? Провод на зажигание оборудован разветлением папа-мама, как и на картинке. На я его пока не подключил. В разъёме доп колодки выдернул на фиг все провода, которые на не нужны, оставил только те 5, , которые могут понадобиться. Смотал косичку обрезал лишнюю длину и аккуратненько упаковал на панели разъёмов. дисплей поставил как и показывал ранее. Но только у меня ощущение, что трястись он будет....Тема: Почему не всегда включается передний привод?. парктроник установил у правой стойки.

Добавлено спустя 12 минут 35 секунд:

как не работало так и не работает загрузка двигателя и давление во впускном коллекторе , думаю что его и не должно так как отсутствует турбина и сам датчик, не показывает расчетная нагрузка двигатель... кстати в новой прошивке не работает уменьшение яркости дисплея при включении габаритов???

давление у меня тоже не показывает, нагрузка на двигатель- по моему лажа полная.

как не работало так и не работает загрузка двигателя

и расчетная нагрузка двигатель это одно и тоже? Яркость не проверял, забыл.... Для меня кажется наиболее необходимо :температура двигателя (ОЖ), обороты, напряжение
количество и расход и остаток топлива и пробег на нём. остальное- есть-хорошо, нет -переживём!
Настроил ограничения по оборотам, скорости пока обкатка, предупреждение по повышению-падению напряжения, остатку топлива. Цвет выставил один-в один с нашим. Вот пока и всё.

[Ivan555]

aab-2008, А протокол детально бк какой выставил?

А протокол детально бк какой выставил

если про авто - не знаю, сначала надпись определяется протокол, потом написал просто: CAN. и всё.
а прошивка компа вот:

протокол е33 версия от 12 января 2010
